ВНУТРЕННЯЯ ОРГАНИЗАЦИЯ МИКРОПРОЦЕССОРА
Перечислим основные функции микропроцессора:
• выборка команд из ОЗУ;
•декодирование команд (т.е. определение назначения команды, способа ее исполнения и адресов операндов);
• выполнение операций, закодированных в командах;
• управление пересылкой информации между своими внутренними регистрами, оперативной памятью и внешними (периферийными) устройствами;
• обработка внутрипроцессорных и программных прерываний;
• обработка сигналов от внешних устройств и реализация соответствующих прерываний;
• управление различными устройствами, входящими в состав компьютера.
Внутреннее устройство микропроцессоров очень сложно (вспомним три миллиона транзисторов в «Pentium»). Даже если попытаться рассмотреть наиболее общую схему основных функциональных узлов, и то получится достаточно сложная картина. К тому же внутреннее устройство МП сильно зависит от его марки, а стало быть изучение структуры одного процессора не обязательно помогает понять работу другого. Следует признать нецелесообразным для пользователя (и даже, может быть, для программиста) изучение инженерных деталей процессора современной ЭВМ, и ограничиться, как это принято делать, только теми функциональными узлами, которые доступны программно. При таком подходе оказывается, что МП имеют много общего, и становятся отчетливо видны некоторые закономерности их внутреннего устройства. Кроме того, исчезает пугающая сложность и возникает приятное и полезное чувство, что компьютер - это не какая-то там «вещь в себе» и его поведение можно понять.
Итак, что же представляет собой микропроцессор с точки зрения программиста? Рассмотрение начнем в наиболее общем виде, не конкретизируя пока тип МП.
Ответ на поставленный вопрос, как ни странно, будет чрезвычайно прост: для программиста любой процессор состоит из набора регистров памяти различного назначения, которые определенным образом связаны между собой и обрабатываются в соответствии с некоторой системой правил. Конечно, программисту доступна не вся внутренняя память процессора: есть множество рабочих (программно-недоступных) регистров, использующихся только во время выполнения команд и т.п.; их мы рассматривать не будем.
Обсуждение внутренних регистров микропроцессора начнем с наиболее важных: счетчика адреса команд, указателя стека и регистра состояния. Наличие счетчика адреса команд, как уже говорилось выше, было предложено еще в работах фон Неймана. Роль счетчика состоит в сохранении адреса очередной команды программы и автоматическом вычислении адреса следующей. Благодаря наличию программного счетчика в ЭВМ реализуется основной цикл исполнения последовательно расположенных команд программы. Заметим, что не во всех МП счетчик команд программно доступен.
В указателе стека
хранится адрес начала специальным образом организуемого участка памяти стека, описанного в следующем параграфе; роль указателя стека в функционировании процессора достаточно велика.
Наконец, регистр состояния процессора. Для разных МП он может называться по-разному (например, слово состояния процессора, регистр флагов и т.п.), но суть его всегда одна: в этом регистре хранятся сведения о текущих режимах работы процессора. Сюда же помещается информация о результатах выполняемых команд, например, равен ли результат нулю, отрицателен ли он, не возникли ли ошибки в ходе операции и т.п. Использование и анализ информации в этом очень важном регистре происходит побитно; иными словами, каждый бит регистра состояния имеет самостоятельное значение. Содержание регистра состояния МП всегда старается сохранить в первою очередь сразу после значения командного счетчика.
Помимо рассмотренных выше, каждый МП имеет набор рабочих регистров, в которых хранятся текущие обрабатываемые данные или их адреса в ОЗУ. У некоторых процессоров регистры функционально равнозначны (классическим примером служит процессор машин семейства PDP). в других (к ним принадлежит все интел-ловское семейство МП) назначение регистров достаточно жестко оговаривается. В последнем случае выделяется особый регистр, который принято называть аккумулятором.. В нем производятся все основные операции и сохраняется их результат
Завершая разговор о регистрах, укажем на существование определенных связей между ними: информация из одного может передаваться в другой.
Для машин с равноправными регистрами передача данных возможна между любыми регистрами, для остальных - между строго определенными парами. Так или иначе (в худшем случае за несколько машинных команд) информацию из одного регистра МП всегда можно перенести в другой.
Разрядность регистров
МП существенно влияет на возможности всей ЭВМ. Поэтому уточним понятие «разрядность ЭВМ». Оно включает
• разрядность внутренних регистров микропроцессора (m);
• разрядность шины данных (n);
• разрядность шины адреса (k).

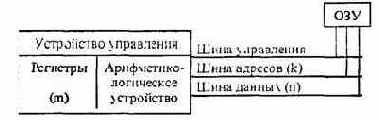

Рис. 4.12. Обмен информацией между процессором и основной памятью
Схема обмена информацией между микропроцессором и ОЗУ представлена на рис. 4.12. Данные поступают из ОЗУ в регистры процессора и наоборот по шине данных; по шине адреса передается информация о месте хранения данных в ОЗУ. Разрядности этих шин могут не совпадать: например, упомянутый выше МП «Intel 8088» характеризовался значениями m/n/k = 16/8/20. Когда говорят, не вникая в детали, «16-разрядная ЭВМ», то имеют в виду значение т. Поскольку объем адресного пространства ОЗУ, контролируемого МП, равен 2k, то понятно стремление увеличить разрядность шины адреса.
